Как измерить длину кривой в CorelDraw x7

Как измерить длину кривой в CorelDraw x7

Как измерить длину кривой линии в CorelDraw x7 стандартными инструментами. При резке на лазерном или фрезерном станке для правильного вычисления стоимости резки листового материала необходимо определить длину реза.

Данная статья наглядно объясняет как легко определить суммарную длину всех линий файла для резки.

Файлы для резки на лазерном или фрезерном оборудовании обычно разрабатывают в Corel Draw.

1. Открываем или рисуем произвольный векторный объект, или ряд объектов.

2. Объект должен быть переведен в кривые. Горячая клавиша для перевода в кривые (Ctrl+Q) либо выделив объект выбираем в главном меню вкладку (объект) далее (преобразовать в кривую)

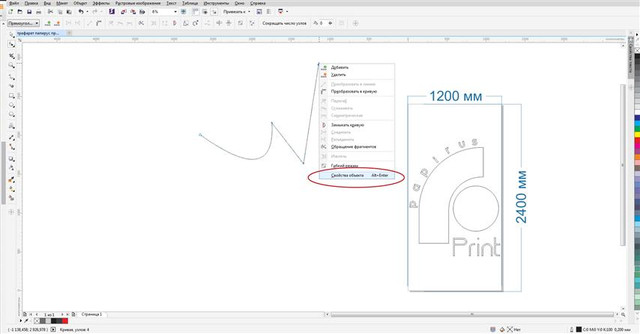

3. Выделяем уже "закривленный" объект, наводим на него мышку, нажимаем правую кнопку мыши для вызова контекстного меню, в выпавшем контекстном меню выбираем пункт "свойства объекта

либо нажимаем комбинацию горячих клавиш (Alt+Enter)

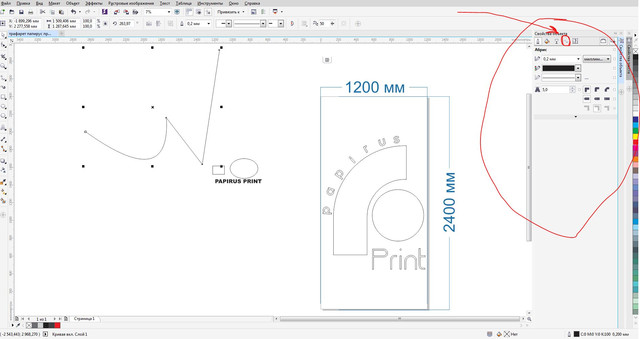

Справа у нас появляется окно "свойства объекта"

4. В верхней части этого окна нас интересует маленькая кнопочка "Кривая перейти к свойствам кривых"

5. Нажав на нее вы переходите в свойства кривых, где вам показана общая длина кривых выделенного объекта.

Если у вас сложный файл состоящий из множества разных объектов вам необходимо их все выделить и объединить в единый объект с помощью инструмента "объединить"

При этом в свойствах кривых вы сможете увидеть суммарную длину всех линий объекта.

Надеюсь данный метод будет вам полезен для расчета стоимости резки при размещении заказа в нашей компании.

Цены на лазерную и фрезерную резку размещены у нас на сайте по ссылкам ниже.

Разместить заказ на лазерную резку.

Разместить заказ на фрезерную резку.
